Роликовые опоры качения РОД-101, РОД-102, РОД-103

    Роликовые опоры качения моделей РОД предназначены для применения  в направляющих качения. Они позволяют осуществлять плавные перемещения составных частей станка при большой величне хода (практически не ограниченной) со скоростями от 1 до 10 м/мин. с малыми потерями на трение (приведенные коэффициенты трения 0,002......0,004) и воспринимают значительные нагрузки, действующие в направлении перепендикулярном плоскости перемещения составной части станка.
    Роликовые опоры предназначены для использования в станках нормальной и повышенной точности.
    Вид климатического исполнения по ГОСТ 15150-69-УХЛ4

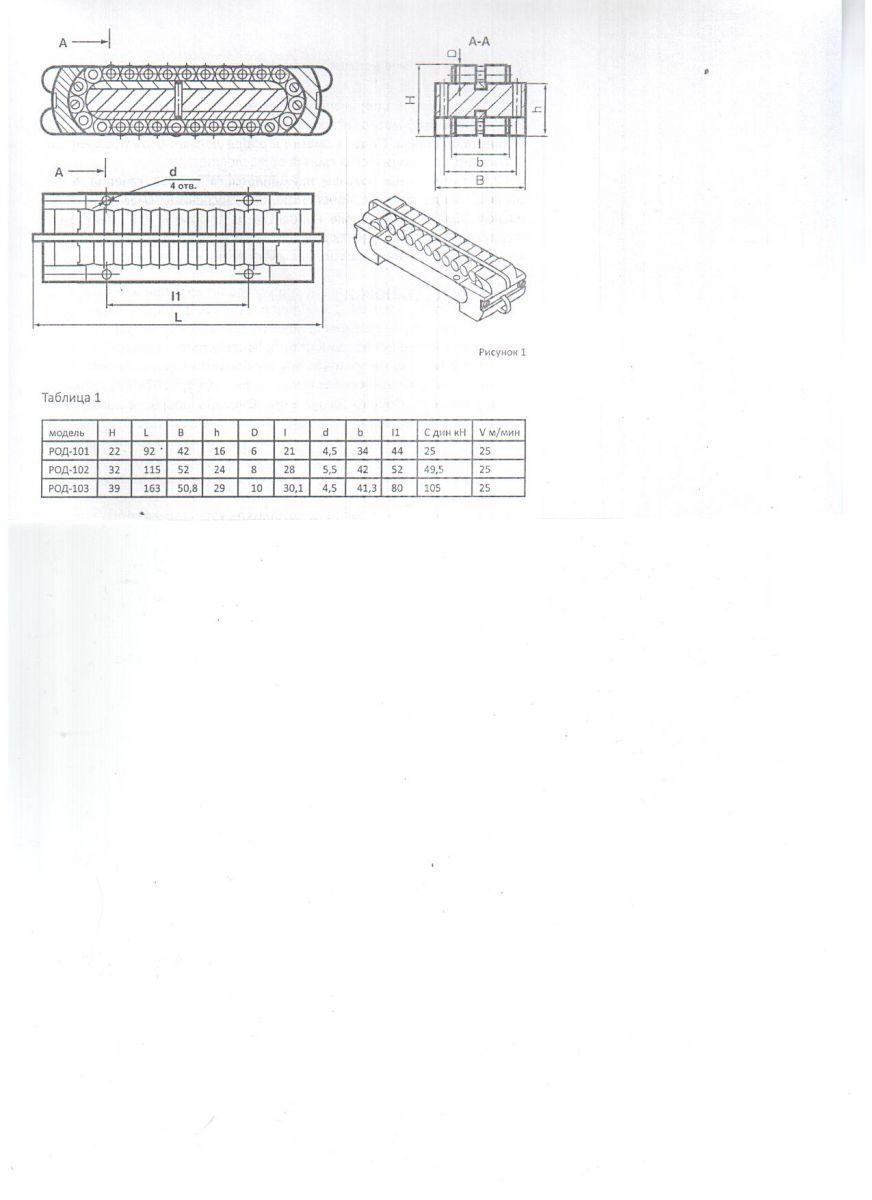

Устройство и работа опоры

    Роликовая опора качения состоит из закаленной стальной направляющей. Вокруг которой обкатываются ролики. От выпадения и боковых перемещений ролики удерживаются обоймами, которые крепяться к направляющей винтами.
    Для крепления опор в напраляющих качения  подвижной составной части станка должны быть предусмотренны пазы.
    При установке на подвижную составную часть станка опора крепиться винтами.
